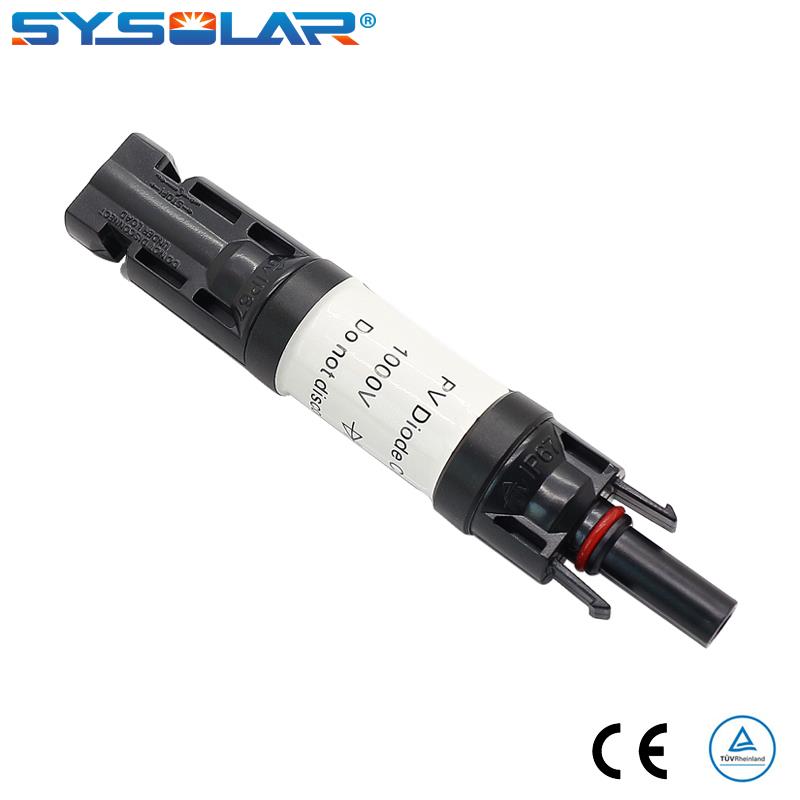

Soporte de diodo en línea MC4 Diode 15A para cableado del sistema solar

< >

* Compatible con el conector solar original MC4 PV-KBT4

* Certificado TUV / UL / CE y 15 años de experiencia en fabricación

* Protección IP68 para exterior resistente al agua y resistencia UV

* Tecnología probada de contacto múltiple con estabilidad a largo plazo

* Contáctenos ahora, cotice en línea y soporte La muestra gratis

Enketo Nun

Produktaj Detaloj

LEADER GROUP (SYSOLAR® es la marca registrada) es el fabricante líder de conectores de diodos MC4 en China durante 15 años. Uso para una conexión en serie segura y simple de módulos solares fotovoltaicos, Certificación con el estándar TUV / UL, Se adapta a cables solares fotovoltaicos Ø2.5-Ø10MM². Tecnología Multi Contact probada con alta estabilidad a largo plazo, soporte perfecto para el funcionamiento a largo plazo de sistemas fotovoltaicos.

Compatible con el conector solar original MC4 PV-KBT4 / KST4
Certificado TUV / UL / CE y 15 años de experiencia en fabricación
Protección IP68 para exterior resistente al agua y a los rayos UV
Tecnología probada de contacto múltiple con estabilidad a largo plazo
Póngase en contacto ahora, cotice en línea y soporte La muestra gratis

Especificación del conector de diodo Mc4

Conector de diodo Mc4
	Ningún producto.	SY-CF4A
	Material de aislamiento	PPO
	Voltaje clasificado	TUV 1000 DC / UL 600V DC
	Corriente nominal	20A-30A
	Fusible FV	10x38mm (1-20A)
	Prueba de voltaje	6KV (50Hz, 1 min)
	Material de contacto	cobre, estañado
	Resistencia de contacto	menos de 0.5 m ohm
	Grado de protección	IP67
	Dimensión del pin	4.0 MM

Dibujo para conector de diodo Mc4

diodo mc4

Certificaciones

SYSOLAR obtiene TUV, CE, RoHS y otras certificaciones. La certificación TUV evita lesiones personales y se pueden causar daños a la propiedad durante el uso del conector. Nuestra fábrica controla estrictamente la calidad de los productos de acuerdo con los requisitos de certificación, asegurando el funcionamiento estable a largo plazo de los sistemas de energía solar con nuestro conector MC4 y cable solar.

diodo mc4

Procesos de producción de conector de diodo mc4

En primer lugar, necesita morir pines de fundición. Y luego inyecte plástico en el molde del conector mc4. Luego, use la máquina para ensamblar la metralla de posicionamiento. Cuarto, junta tórica de montaje automático y conector. Después del ensamblaje, son los procesos de prueba. En primer lugar, pruebe su resistencia de contacto. En segundo lugar, pruebe su tirón. En tercer lugar, pruebe su impermeabilidad y luego pruebe su aislamiento húmedo. Por fin, cierres de plástico y paquete en una bolsa pequeña.

diodo mc4
